Onglet "Autoguidage/GOTO"
Voici les différents paramètres :
Zone neutre :
Ce champ contient le diamètre (en pixels) d'une zone dans laquelle le centre de l'étoile guide peut se déplacer sans provoquer de réaction de correction de la part de la monture.
Impulsions de (Achay seulement) :
L'interface Achay a la particularité de fonctionner avec des impulsions limitées dans le temps. Ces impulsions peuvent varier de 15ms à 945ms par pas de 15ms.
Ce champ permet de déterminer la durée des impulsions à fournir lorsqu'on presse sur un des boutons de direction, Nord,Sud,Est et Ouest.
Utiliser un fichier de décalage :
Les fichiers de décalage sont tout simplement des fichiers texte contenant une séquence de mouvements à appliquer à la mire de suivi.
L'exemple suivant fait faire à la mire de suivi un circuit en forme de carré de 4 pixels de côté
Commençant en haut et vers la droite dans le sens des aiguilles d'une montre
A la fin de la séquence il recommence au début automatiquement
Le format est : <décalage en X>,<décalage en Y>
Une ligne par pose longue
1,0
1,0
1,0
1,0
0,1
0,1
0,1
0,1
-1,0
-1,0
-1,0
-1,0
0,-1
0,-1
0,-1
0,-1
Si on coche la case "Utiliser un fichier de décalage", alors à chaque pose longue la mire sera décalée en fonction de la ligne du fichier de décalage sur laquelle le pointeur de décalage est "posé".
On peut aussi déclencher manuellement les décalages. Pour cela il faut que la case "Utiliser un fichier de décalage" soit décochée, et cliquer à chaque fois sur le bouton "Decal.+1" situé dans le cadre "Autoguidage" de la fonction de suivi
Axes Séparés :
Ce cadre permet d'indiquer au logiciel que la monture ne sait pas commander les deux axes (Ascension droite et Déclinaison) simultanément.
Délai entre les axes :
Temps de repos entre deux impulsions demandées successivement sur les deux axes.

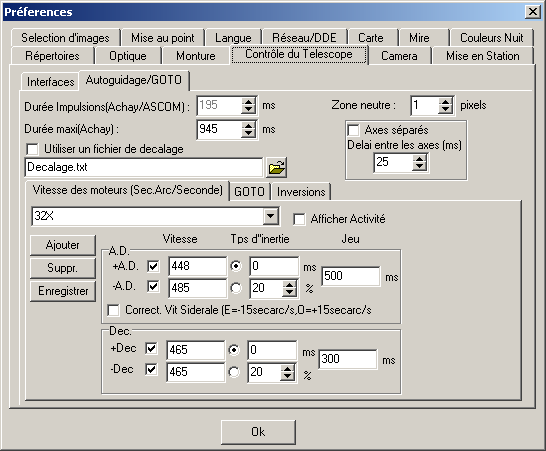

Sous-onglet "Vitesse des moteurs" :
Avec cet onglet vous pouvez définir la vitesse des moteurs pour chacune des 4 directions, ainsi que les jeux et les valeurs d'inertie pour les deux axes.
Attention, ceci ne contrôle pas la vitesse des moteurs, il s'agit d'une information nécessaire pour le calcul du temps de fonctionnement de ceux-ci pour atteindre un objet donné dans le champ.
Les cases à cocher associées à chaque champ indiquent si cette direction doit être activée ou non.
Si une case est décochée, alors toute impulsion de commande dans cette direction est inhibée.
Temps d'inertie (ms) :
Cette valeur peut être donnée en millisecondes ou en pourcentage de temps de fonctionnement du moteur.
Exemples :
1 - Si on sait que le moteur met 100 millisecondes pour s'arrêter, et on veut qu'à un instant T, il tourne pendant 1 seconde (1000 millisecondes), alors on va mettre la valeur 100 dans le champ "ms". Comme cela, l'impulsion donnée sera de 1000 - 100 = 900ms.
2 - On peut, à la place mettre 10%. Comme cela, si on veut qu'il tourne pendant 1000 millisecondes, alors on choisit le bouton radio correspondant, et on choisit "10"%.
Ainsi, la durée de l'impulsion sera de [(100 - 10) / 100] x 1000 = 900ms
Pareil pour une durée voulue de 2500ms., avec 15% de temps d'inertie.
On a donc [(100 - 15) / 100] x 2500 = 2125ms
Jeu (ms) :
Cette valeur permet de déterminer le retard au démarrage provoqué par le jeu mécanique de la monture.

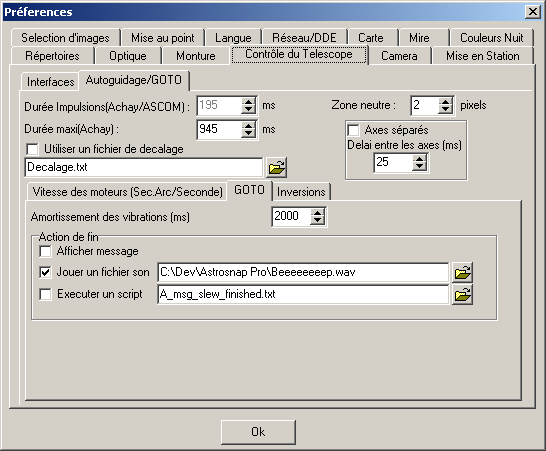

Sous-Onglet GOTO
Amortissement des vibrations
Ce champ permet de préciser le temps nécessaire à l'amortissement des vibrations. Ceci est particulièrement nécessaire lors de l'utilisation des scripts et des séquences de prises de vue en mosaïque. Entre deux prises de vue, ce délai doit être suffisamment grand pour que toutes les vibrations et l'éventuelle dérive de récupération du jeu puissent être terminées.
Action de fin
Ce cadre permet de lancer des actions lors qu'une opération de GOTO est terminée.
Afficher message : Afficher un message
Jouer un fichier son : Jouer un fichier son au format .wav.
Exécuter un script : Exécuter le script choisi dans le champ juste à côté.

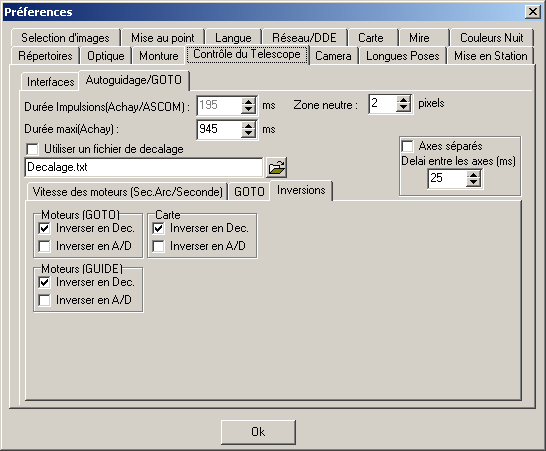

Cadre "Moteurs (GOTO)"
Inverser en Dec. :
Cette case permet d'inverser le sens des commandes envoyées aux moteurs de déclinaison lors des opérations de GOTO.
Inverser en A/D :
Cette case permet d'inverser le sens des commandes envoyées aux moteurs d'ascension droite lors des opérations de GOTO.
Cadre "Moteurs (GUIDE)"
Inverser en Dec. :
Cette case permet d'inverser le sens des commandes envoyées aux moteurs de déclinaison lors des opérations de guidage.
Inverser en A/D :
Cette case permet d'inverser le sens des commandes envoyées aux moteurs d'ascension droite lors des opérations de guidage.
Cadre "Carte"
Inverser en Dec. :
Cette case permet de corriger l'affichage du déplacement du télescope en déclinaison sur la carte céleste. Cette fonction est a utiliser lors du "flip au méridien" qui doit être effectué lors de l'utilisation d'une monture de type allemand. En effet lorsque vous devez basculer votre télescope du cadrant Ouest vers le cadrant Est ou inversement, il vous faut soit cocher, soit décocher cette case.
Inverser en A/D :
Cette case permet de corriger l'affichage du déplacement du télescope en ascension droite sur la carte céleste.
