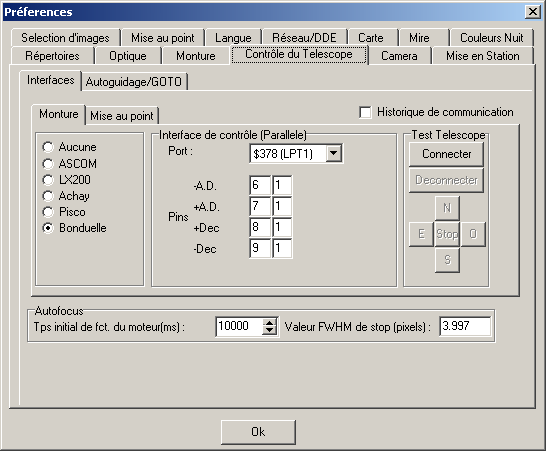

Onglet "Interfaces"

Sous-onglet  "Monture"

Astro-Snap Pro peut contrôler un télescope via plusieurs types d'interface :

 - Interface LX200 par le port série

 - Interface ASCOM (voir liens)

 - Interface Achay par le port série (voir liens)

 - Interface d'Etienne Bonduelle par le port parallèle (Voir liens)

Cocher le bouton radio correspondant.

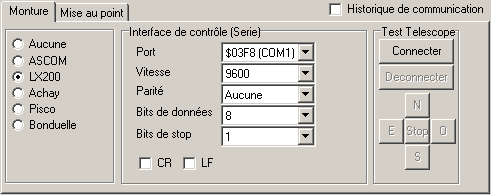

Interfaces utilisant le port Série/RS-232 (LX200, Achay)

Les différents paramètres à renseigner doivent correspondre aux paramètres qui vous sont fournis dans la documentation de votre instrument.

En fonction du type d'interface sélectionné, le choix du type de port est automatique.

Les valeurs par défaut que vous trouverez sont les valeurs standards utilisées dans la grande majorité des cas.

Vous pouvez modifier ces paramètres dans le cas improbable où votre interface soit parametrée différemment.

Port :

Il s'agit de l'adresse du port série auquel est rattachée l'interface. Ceci est renseigné en général une seule fois. Choisir dans la liste déroulante l'adresse correspondante.

COM1,COM2,COM3,COM4 etc...

Vitesse :

9600bits/s

Parité :

Paire

Bits de données :

8

Bits de Stop :

1

Normalement, les valeurs par défaut fournies dans AstroSnap Pro doivent suffire.

Les deux cases à cocher CR et LF peuvent être utilisées en fonction du type de télescope. Si ces cases sont cochées, chaque instruction envoyée est suivie d'un "retour chariot". Par défaut ces cases sont décochées.

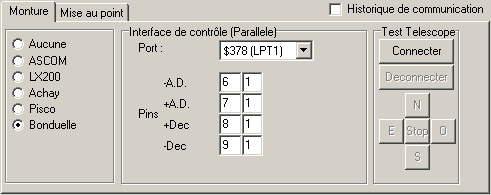

Interface utilisant le port parallèle (ieee1294)

L'interface parallèle fonctionne de façon particulière.

Il est doté de 25 broches dont 8 sont utilisées pour envoyer des données.

Les impulsions sont envoyées en parallèle en utilisant 4 des 8 broches de données du port parallèle.

Chacune de ces broches contrôle une direction -A.D (Est), +A.D(Ouest), -Dec(Sud), et +Dec(Nord).

Ces 4 broches sont déterminées par les 4 champs de gauche dans la fenêtre de configuration.

Les 4 autres champs de droite indiquent si la broche en question est utilisée (1) ou non (0).

Port :

Il s'agit de l'adresse du port parallèle auquel est rattaché l'interface. Ceci est renseigné en général une seule fois. Choisir dans la liste déroulante l'adresse correspondante.

$378(LPT1),$278(LPT2) etc...

Pins :

Il s'agit des Pins du port parallèle utilisées pour contrôler les divers mouvements du télescope.

Par défaut les pins utilisées sont :

Guidage :

6 : AD -

7 : AD +

8 : Dec +

9 : Dec -

Mise au point :

1 : In (Rentrant)

14 : Out (Sortant)

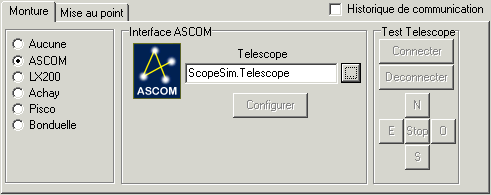

Interface ASCOM

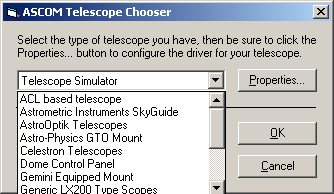

L'interface ASCOM, développée par un groupe de développeurs bénévoles permet de contrôler de façon transparente un grand nombre de télescopes. Le choix du télescope se fait en cliquant sur le petit bouton et via la petite fenêtre ci-dessous :

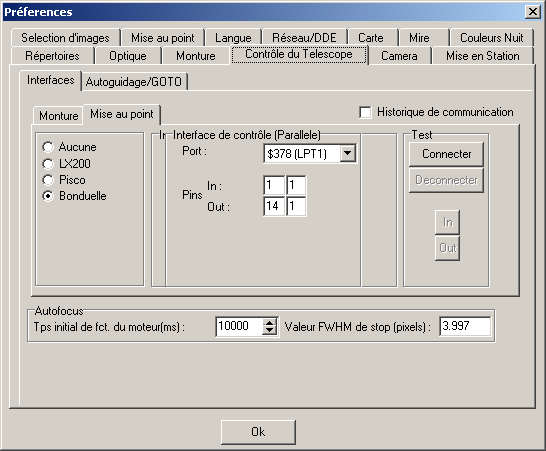

Sous-onglet  "Mise au point"

Cadre "Autofocus"

Dans Astro-Snap Pro, la fonctionnalité autofocus fonctionne de la manière suivante :

Le logiciel va procéder par dichotomie pour trouver le meilleur FWHM possible pour l'étoile guide.

1 - Tout d'abord, le programme va noter le FWHM moyen actuel de l'étoile guide sur un certain nombre de mesures.

Le nombre de mesures nécessaire pour calculer cette moyenne est défini dans les préférences, onglet "Mise au point". Voir le champ intitulé "Moyenne sur X mesures".

2 - il va ensuite tourner la molette de mise au point dans un sens, pendant une durée définie par le paramètre "Tps. initial de fct. du moteur(ms).".

3 - Il arrête le moteur de la molette de mise au point. Il attend que le nombre de mesures nécessaires ait été atteint, et compare le nouveau FWHM moyen à celui obtenu précédemment.

4 - Si le nouveau FWHM est inférieur au précédent, alors on va dans le bon sens, il commande alors à nouveau au moteur de la molette de mise au point de tourner pendant la même durée, dans le même sens.

5 - Par contre si le nouveau FWHM est supérieur, alors on va dans le mauvais sens. Il commande alors au moteur de la molette de mise au point de tourner dans l'autre sens, et pendant une durée moitié moindre de la durée précédente.

Il répète les étapes 3 à 5 jusquà ce que la valeur FWHM atteigne la Valeur FWHM de Stop ou alors jusqu'à ce que l'utilisateur décide d'arrêter la procédure.

Tps. initial de ftc. du moteur(ms) :

 Il s'agit du temps initial de fonctionnement du moteur.

Valeur FWHM de stop (pixels) :

 Il s'agit du meilleur FWHM qu'on estime pouvoir obtenir sur l'étoile choisie.
